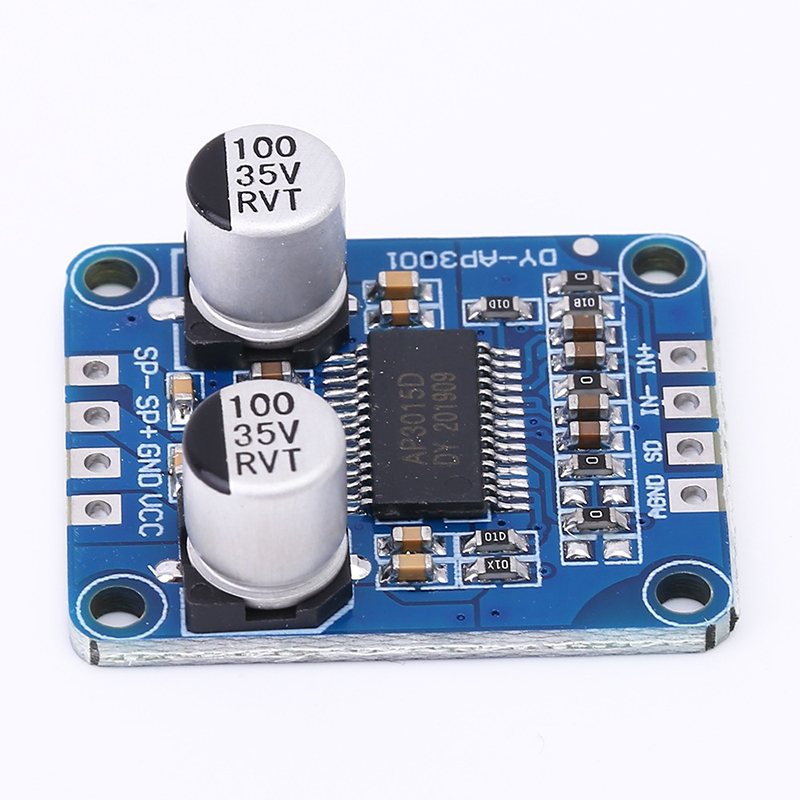

ماژول آمپلی فایر مونو DY-AP3001 با توان 30W
49,900 تومان
کات:
برای جلوگیری از تداخلات سیگنالی، برد امپلیفایر قدرت باید تا حدممکن از سیگنال وای فای روتر دورباشد
تغذیه ورودی مناسب بین 8 تا 24ولت مستقیم بوده و ولتاژ بیش از 26ولت باعث اسیب به ماژول میگردد
درصورت استفاده از اسپیکر 4اهم ولتاژ ورودی نباید بیش از 12ولت باشد
درصورت استفاده از اسپیکر 8اهم ولتاژ ورودی نباید بیش از 24ولت باشد
توصیه میگردد از منبع تغذیه با جریاندهی 2امپر یا بیشتر استفاده نمایید
درصورتیکه توان خروجی از 2*20وات بیشتر است باید هیت سینک اضافه نصب نمایید
برای کاهش تداخلات سیگنال طول سیمها را تاحدممکن کاهش دهید
پیشنهاد میشود از جهت پیشگیری از اسیب به بلندگو، از بلندگوی بالای 30وات اسفتاده نمایی
این ماژول یک تقویت کننده صوتی استریو توان بالای دیجیتال کلاس دی بوده و بهترین انتخاب جهت اتصال به گوشی ها موبایل و لذت بردن از موسیقی با کیفیت بالا و استریو های فای میباشد.
دارای دو کانال خروجی سیگنال صوتی و امپلیفایر داخلی میباشد که میتوان مستقیم به بلندگو وصل نمود.
یک ماژول ایده ال برای بلندگوهای خودساز و فرستنده ها
امکانات:
ولتاژ کاری گسترده 8 تا 24ولت مستقیم(تغدیه 2امپر به بالا توصیه میگردد)
امکان بکارگیری انواع بلندگوهای 4 تا 8اهم(تغذیه 8 تا 12ولت)
بدون ولوم تنظیم
دارای محافظت اتصال معکوس
دارای محافظت دربرابر اتصال کوتاه
محافظت دربرابر دمای اضافه
مشخصات:
ماژول پاور امپلیفایر استریو: DY-AP3001 10W/20W/30W Mono Class D Power Amplifier Module
ولتاژ ورودی: 8 تا 24ولت
مقاومت ورودی: 1کیلواهم
مد کاری: کلاس D مدولاسیون PWM
دو کانال
توان خروجی: 18وات با تغذیه 12ولت و اسپیکر 4اهم، 10وات با تغذیه 12ولت و اسپیکر 8اهم، 16وات با تغذیه 16ولت و اسپیکر 8اهم، 15وات با تغذیه 16ولت و اسپیکر 8اهم، 20وات با تغذیه 20ولت و اسپیکر 8اهم، 30وات با تغذیه 24ولت و اسپیکر 8اهم(نیاز به نصب هیت سینک اضافه)
امکان اتصال اسپیکر 4اهم در ولتاژ 8 تا 24ولت و 8 اهم برای ولتاژ 8 تا 24 ولت
دمای کاری: منفی 40 تا مثبت 85 درجه سانتیگراد
سایز ماژول: 59*32*14میلیمتر
| کشور سازنده |
ایران |
|---|
